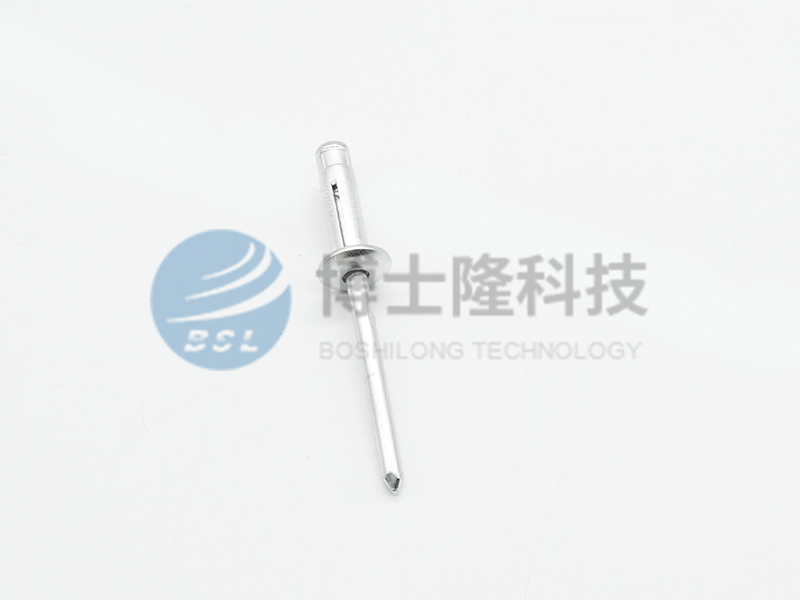

伞型铆钉
伞型铆钉（又称灯笼铆钉）因其壳体有镂空槽的设计，铆接后壳体形成伞骨状折叠，故称。
一般采用铝合金制作，铆接后膨胀面积较大，连接强度不高，一般用于汽车内饰塑料类软质板材的连接。
伟德体育起草建立了伞型铆钉的行业标准（标准号：JB/T 12790-2016 伞花形平圆头抽芯铆钉）。
股票代码 874188 国 家 级 专 精 特 新 重 点 小 巨 人 企 业
股票代码 874188
伞型铆钉（又称灯笼铆钉）因其壳体有镂空槽的设计，铆接后壳体形成伞骨状折叠，故称。
一般采用铝合金制作，铆接后膨胀面积较大，连接强度不高，一般用于汽车内饰塑料类软质板材的连接。
伟德体育起草建立了伞型铆钉的行业标准（标准号：JB/T 12790-2016 伞花形平圆头抽芯铆钉）。
一般采用铝合金制作，铆接后膨胀面积较大，连接强度不高，一般用于汽车内饰塑料类软质板材的连接。
伟德体育起草建立了伞型铆钉的行业标准（标准号：JB/T 12790-2016 伞花形平圆头抽芯铆钉）。
产品代码 | D | L | dk | k | d | P | M | d0 | h | |||
公称 | Min | Max | 公称=Min | Max | Max | Max | Max | Min | Max | 参考 | ||
B1061-032130 | 3.2 | 3.09 | 3.31 | 13 | 14 | 6.6 | 1 | 1.85 | 30 | 17 | 3.4-3.7 | 1.0～3.0 |
B1061-032190 | 19 | 20 | 23 | 1.0～7.0 | ||||||||
B1061-032210 | 21 | 22 | 25 | 4.0～9.0 | ||||||||
B1061-040140 | 4 | 3.89 | 4.11 | 14 | 15 | 8.1 | 1.5 | 2.3 | 30 | 18 | 4.2-4.5 | 1.0～3.0 |
B1061-040170 | 17 | 18 | 21 | 1.0～6.0 | ||||||||
B1061-040200 | 20 | 21 | 24 | 1.0～8.0 | ||||||||
B1061-040250 | 25 | 26 | 29 | 5.0～12 | ||||||||
B1061-048180 | 4.8 | 4.69 | 4.91 | 18 | 19 | 10 | 2 | 2.9 | 30 | 22.5 | 5.0-5.3 | 1.0～6.4 |
B1061-048210 | 21 | 22 | 25.5 | 5.6～9.6 | ||||||||
B1061-048280 | 28 | 29 | 32.5 | 9.0～14 | ||||||||
B1061-050180 | 5 | 4.89 | 5.11 | 18 | 19 | 12 | 2.2 | 3 | 30 | 23 | 5.2-5.5 | 1.0～6.4 |
B1061-050250 | 25 | 26 | 30 | 5.6～9.6 | ||||||||
铆体直径 D 公称 | 抗拉力 | 抗剪力 | 钉芯拉断力 |
3.2 | 800 | 500 | 1000 |
4 | 1000 | 600 | 1500 |
4.8 | 1100 | 800 | 2500 |
1.1 产品安装步骤
1）选择匹配拉力的气动式或电池式铆钉拉铆枪，安装匹配直径规格的枪嘴，并根据安装厚度及工具说明书规定，调整合适拉铆行程；
2）装入产品，进行空拉试验；
3）在试验钣金上进行实铆测试，如下图1步骤。
4）观察产品安装后的夹紧状态是否正常。
5）（判定安装是否失效，请参加后文--产品安装失效模式图片）
1.2 操作步骤
手持产品或枪嘴靠近铆钉尾部自动吸入钉芯、铆钉法兰面保证紧贴枪嘴，将工具以垂直钣金平面方向穿入安装孔、贴紧钣金面，然后扣动扳机开始拉铆至钉芯断裂，此时一次拉铆动作结束，然后进行下一个工作循环。
